ergonomisch optimiert, funktional durchdacht
Unsere Bediengehäuse sind für den professionellen Einsatz in anspruchsvollen Industrieumgebungen konzipiert. Sie kombinieren robuste Konstruktion, hohe mechanische Stabilität und eine ergonomisch optimierte Bedienarchitektur. Das Ergebnis ist eine zuverlässige Schnittstelle zwischen Mensch und Maschine, die Effizienz und Prozesssicherheit nachhaltig steigert.

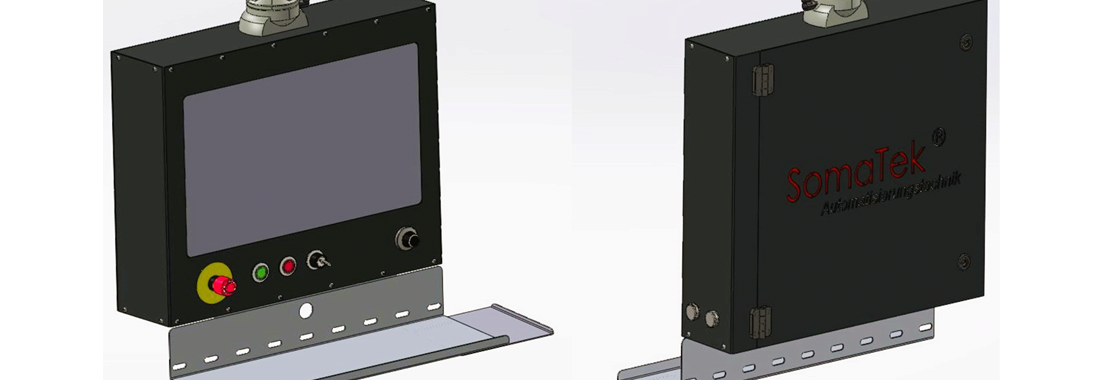

Bediengerät mit einem Monitor aus Aluminiumblech pulverbeschichtet in RAL 7016 Farbton. Vorne Ablage für Tastatur- und Maus sowie Steuerungsfunktionen. Oben Anschlussschnittstelle für ein Tragarmsystem verschiedenen Hersteller wie, Rittal, Amtrion. Optional mit Höhenverstellung. Seitlich Schnittstellen mit Schutzkappen für RJ45-Ethernet sowie USB-PC Stecker. Deckel hinten mit beleuchtetem Logo SomaTek in Farben rot und weiß. Deckel mit 2 Scharnieren und Doppelbartschlössern. Tastaturablage für herkömmliche Tastaturen geeignet, Mausablage herausziehbar nach rechts. Ablagen in RAL 7016 Farbton. Innenliegend 5- Fach 230VAC Steckdosenleiste mit Überspannungsschutz. Für die Beleuchtung innen eine LED-Leuchte mit 230 VAC-Versorgung und Netzgerät montiert auf der Monitor Rückseite. Das Bediengerät für den Monitor innenliegend. Touch Schnittstelle über USB.
Technische Daten:
BXHXT : 600x500x145 mm Gehäuse
BXHXT : 600x620x323 mm Mit Ablagen
Material: Aluminiumblech 2 mm
Schutzart: IP54
Touch Panel:
Touch Funktion Kapazitiv, Dual Touch mit 23,8“ Bilddiagonale TFT-LCD (LED). Seitenverhältnis 16:9
Aktiver Bereich 20,75“x11,67“ / 527,04x296,46 mm. Auflösung 1920x1080 / 50, 60Hz. Blickwinkel Horizontal +/- 89° oder 178° insgesamt, vertikal +/- 89° oder 178° insgesamt. 16,7 Millionen Farben. Helligkeit 250 cd/m². Reaktionszeit 16 m/sec.
Schnittstellen: USB, RJ45, VGA, HDMI, Display Port, 12VDC Eingang +/- 5%
Stromverbrauch: 100% Helligkeit 17,46W
Gewicht: 6,4 Kg, MTFB 50.000 Stunden, VESA-Schnittstelle
Steuerelemente:
Schalter Not-Halt, Taster grün für Steuerung einschalten, Taster rot für Steuerung ausschalten, Schlüsseltaster für Sonderbetrieb, Potentiometer 10 Gang für Sollwertvorgabe (z.B. Drehzahl). Taster beleuchtet. Direktanschluss.
Weitere Schnittstellen:
Seitlich rechts 1 Stück IP65 mit Schutzdeckel verschraubt RJ45 (z.B. Ethernet Anbindung)
Seitlich rechts 1 Stück IP65 mit Schutzdeckel verschraubt USB (USB-Datenspeicher)
M8 Gewinde mit Schraubbolzen für Erdungsanschluss mit Zubehör.
Anmerkung:
Vor der Fertigung ist die Bekanntgabe der Schnittstelle für das Tragarmsystem notwendig um die passende Trägerplatte (oben) zu wählen wegen dem Bohrbild. (*)
Ohne Tragarm, ohne PC, ohne Tastatur, ohne Maus. Diese Komponenten sind optional erhältlich.
*Passende Systeme wie CP60 von Rittal oder die Baureihe HMA I-xxx sind möglich oder andere nach Anfrage.
Artikel Nummer .: 1000728
